北京瑞丰碧源是一家从事管道管材代理销售的企业，好的，这是一个非常专业的工程问题。排水三通井和直通井是排水系统中两种常见的检查井，它们的核心区别在于管道接入方向和功能。

　　下面我将从多个维度为您详细解释它们的区别。

　　1. 直通井 　　外观与结构：通常是一个简单的圆柱形或方形井室。井底浇筑有流槽，这个流槽是半圆形的，与上下游管道的内径和坡度完全一致，保证水流可以非常顺畅地、无障碍地通过，大限度地减少水头损失和淤积。

　　作用：

　　检查维护：提供人员或设备进入管道的通道，用于日常检查、电视探测(CCTV)、通风和清理堵塞。

　　直线连接：单纯地连接两段在同一直线上的管道。

　　适用场景：

　　排水主干管或次干管的直线段。

　　每隔一定距离(通常2050米)就必须设置一个检查井，这些中间段的井多为直通井。

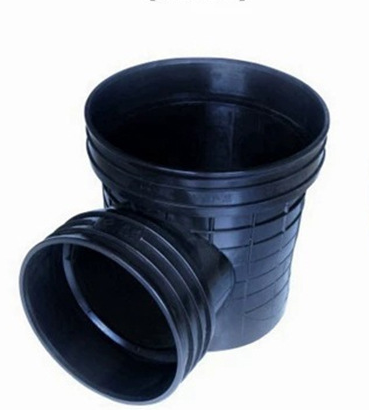

　　2. 三通井 (Branch Manhole / Tee Manhole)

　　外观与结构：井室形状与直通井类似，但其关键特征在于井壁上有第三个管道接口。井底的流槽不再是直的，而是根据支管接入的角度形成了弯道。

　　作用：

　　分流与汇流：这是主要的功能。将一条管道的水流分到另一条管道去，或者将支管的水流收集到主管道中。

　　改变流向：使水流方向发生改变(例如90°转向)。

　　兼具检查井功能：同样具备检查、清通等所有检查井的基础功能。

　　适用场景：

　　两条排水管道交汇的地方。

　　小区支管接入市政主管道的位置。

　　管道需要转弯的地方(用三通井代替弯头，便于维护)。

　　需要设置跌水(落差)的地方(称为跌水井，是三通井的一种特殊形式)。

　　如何快速区分?

　　在实际工程或图纸上，您可以通过以下方法快速区分：

　　1. 看井盖位置：直通井的井盖通常就在管道的正上方。三通井的井盖为了避开侧向的支管，其位置可能会稍微偏离主管道中心线。

　　2. 看管道连接：一目了然，数一下有几根管子连接在井上。直通井只有一进一出两根(在一条线上)。三通井至少有三根管子(一进、一出、一支)。

　　3. 看图纸符号：在排水管线平面图上，直通井通常用一个简单的圆圈“○”表示，而三通井或转弯井可能会用“☒”或“⦿”等符号表示，并在图纸上标注支管接入的角度。

　　总结

　　简单来说：

　　直通井是管道的“直行通道”，保证水流畅通无阻，主要用于直线段的检查和维护。

　　三通井是管道网络的“交通枢纽”，负责分配、汇集和改变水流方向，用于管道交汇、转弯或分支处。

　　选择使用哪种井，完全取决于排水管道的平面布局和功能需求。它们是排水系统中不可或缺的构筑物，共同保证了整个管网系统的正常运行和维护便利。
