北京瑞丰碧源是联塑管道北京一级总代理，今日介绍其代理销售的联塑PE燃气管规格型号详解。

　　PE燃气管广泛应用于天然气、液化石油气(等燃气输送系统，其规格型号主要依据外径(DN)、壁厚(SDR)、材料等级(PE80/PE100)以及压力等级(PN)来划分。以下是详细的规格型号说明：

　　1. 公称外径(DN)

　　PE燃气管的常见外径(单位：mm)包括：

　　| 小口径 | 中口径 | 大口径 |

　　| DN20 | DN63 | DN200 |

　　| DN25 | DN75 | DN250 |

　　| DN32 | DN90 | DN315 |

　　| DN40 | DN110 | DN400 |

　　| DN50 | DN160 | DN500 |

　　DN表示公称直径，实际外径可能略有差异(如DN110的PE管外径为110mm)。

　　小口径(DN20-DN63)常用于入户支管，中大口径(DN110-DN500)用于主干管网。

　　2. 壁厚与SDR值

　　PE燃气管的壁厚由SDR决定，SDR越小，壁厚越大，承压能力越强。

　　常见SDR系列及对应压力等级(以PE100为例)

　　| SDR | 公称压力(PN) | 适用场景 |

　　| SDR11 | 1.6 MPa | 高压主干管 |

　　| SDR13.6 | 1.25 MPa | 次高压管 |

　　| SDR17 | 1.0 MPa | 中压管网 |

　　| SDR21 | 0.8 MPa | 低压支管 |

　　| SDR26 | 0.6 MPa | 低压入户 |

　　3. 材料等级(PE80和PE100)

　　| 特性 | PE80 | PE100 |

　　| 密度 | 中高 | 高 |

　　| 耐压能力 | 较低 | 更高 |

　　| 适用压力 | ≤1.0MPa | ≤1.6MPa |

　　| 经济性 | 较便宜 | 性价比高 |

　　现代燃气工程普遍采用PE100，因其强度更高，可减少壁厚，降低成本。

　　4. 颜色标识

　　- 黄色：国家标准(GB/T 15558.1-2015)规定燃气专用PE管必须为黄色。

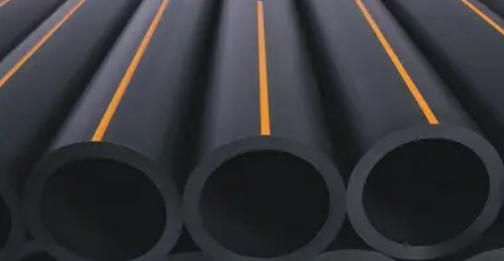

　　- 黑色带黄条：部分厂家生产混色管，但必须符合燃气标准。

　　- 其他颜色(如蓝色)：通常为给水管，不可用于燃气!

　　5. 选型指南

　　(1)根据压力选择SDR

　　| 燃气压力等级 | 推荐SDR(PE100) |

　　| 高压(1.6MPa) | SDR11 |

　　| 中压(1.0MPa) | SDR17 |

　　| 低压(0.6MPa) | SDR26 |

　　(2)根据流量选择管径

　　| 流量需求(m³/h) | 推荐管径(DN) |

　　| 家庭入户(<10m³/h) | DN20-DN32 |

　　| 小区支管(10-50m³/h) | DN40-DN63 |

　　| 市政主干管(>100m³/h) | DN110-DN315 |

　　(3)埋地管道需考虑

　　- 环刚度(SN)：一般SN8或SN10，确保抗土压能力。

　　- 耐腐蚀性：PE管天然抗腐蚀，无需额外防护。

　　6. 常见型号示例

　　| 型号 | 外径(mm) | 壁厚(mm) | SDR | 压力(MPa) | 材料 |

　　| PE100 DN110×10 | 110 | 10 | SDR11 | 1.6 | PE100 |

　　| PE100 DN160×9.5 | 160 | 9.5 | SDR17 | 1.0 | PE100 |

　　| PE80 DN63×5.8 | 63 | 5.8 | SDR11 | 1.0 | PE80 |

　　黄色管为燃气专用，黑色或其他颜色需谨慎确认。 PE100比PE80更常用，性价比更高。如需具体工程选型和报价，咨询我们。
